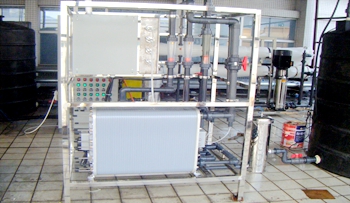

产品名称：3T超纯水设备解决方案
所属类别：3-8T设备解决方案
产品简介：产水电阻率：大于17.5兆欧姆 产水量：3T/H 2um的颗粒不能检出 1um的颗粒小于300个 运行压力：0.6MPA 总功率：11kw 设备占地：8*6*2米 ...
详细介绍
一、3T超纯水设备流程：
1. 普通型超纯水设备流程：
自来水箱--增压泵--石英砂过滤器--活性碳过滤器--软水过滤器--保安过滤器--高压泵--反渗透主机--纯水箱--提升泵--混床系统--超纯水箱
2. 高配型超纯水设备流程：
自来水箱--增压泵--石英砂过滤器--活性碳过滤器--保安过滤器--高压泵--一级反渗透主机--一纯水箱--提升泵--二级反渗透主机--二级纯水箱--增压泵--TQC脱除器--精密过滤器--EDI系统--超纯水箱--输送泵--抛光混床--0.22us绝对过滤器--用水点
二、设备主要参数：
产水水质：电阻率大于17.5兆欧姆
颗粒个数：2um的颗粒不能检出
1um的颗粒小于300个
运行压力：0.6Mpa
原水进水压力：0.15mpa
RO进水压力：0.6mp
运行压差：0.15mpa
EDI运行压力：0.2mpa
设备总功率：11kw
使用电压：380V/三相四线
进水水质:普通自来水
整机尺寸：7米*1.5米*2米
三、主要设备配置与作用：
1.自来水箱：配备一人上2000LPE水箱，储存自来水，解决自来水压力不足的问题，可解决后面增压泵因进水不足带来的影响，减少故障率
2. 增压泵：配备不锈钢水泵一台，为后续的过滤提供足够的压力
3. 石英砂过滤器：配备石英砂过滤器一套，规格：2472#，直径：610mm，高度：1820mm,主要去除自来水中的泥砂、悬浮物及大的颗粒
4. 活性碳过滤器：配备活性碳过滤器一套，规格：2472#，直径：610mm，高度：1820mm,主要去除自来水中的有机物、余氯及异味
5. 软水过滤器：配备软水过滤器一套，规格：规格：2472#，直径：610mm，高度：1820mm,主要去除自来水中的钙镁离子，降低水的硬度
6. 保安过滤器：配备保安过滤器一套，规格：20寸7芯，主要去除大小5um的颗粒，进一保护反渗透膜
7. 高压泵：配备不锈钢高压泵一台，为反渗透系统提供足够的压力
8. 一级反渗透主机：纯水设备的核心部分，选用原装进口陶氏反渗透膜，产水电导率稳定，
9. 纯水箱：配备3000L纯水箱一个，储存纯水
10. 二级反渗透主机：进一步提纯水质量，将电导率做到2us以，提高EDI的使用寿命
11. 二级水箱：储存纯水
12. 增压泵：为EDI系统提供足够的压力
13. TQC脱除器：去除总有机碳，有效保护EDI
14. 精密过滤器：去除细小的颗粒，有效保护EDI
15. EDI系统：超纯水的核心部分，通过电解的方式进行再生与制水的连续交替，无需传统的人工再生操作，产水水质稳定，使用寿命长
16. 储存水箱：用于储存超纯水
四、设备控制系统：
整套系统系统有两种运行模式：手动与自动模式，
手动模式为检修模式，
自动模式为运行模式
原水箱缺水时，整个系统不能工作，
一级纯水箱满水时，一级反渗透系统停止工作
一级纯水箱缺水时，二级反渗透系统不能启动
二级水箱满水时，二级反渗透系统停止工作
二级水箱缺水时，EDI系统停止工作
反渗透每运行2小时（可自行设定）自动冲洗一次
自来水缺水时可以自动补水
五、设备保养：
1. 每日登记运行参数：如产水流量、电导率、运行压力、进水压力等运行参数
2. 每月检查保安过滤器滤芯，发现脏污需要及时更换
3. 整机保修一年，耗材不要保修范围内，如石英砂、活性碳、软水树脂、RO膜、滤芯等。
六、耗材更换周期：
1. 石英砂：1年
2. 活性碳：1年
3. 软水树脂：3年
4. 反渗透膜：3年
5. EDI膜堆：5年
5. 滤芯：1个月
